Máy làm lạnh nước trục vít làm mát bằng không khí, thiết bị làm lạnh công nghiệp cho máy móc - Dòng BSL - 230ASEM

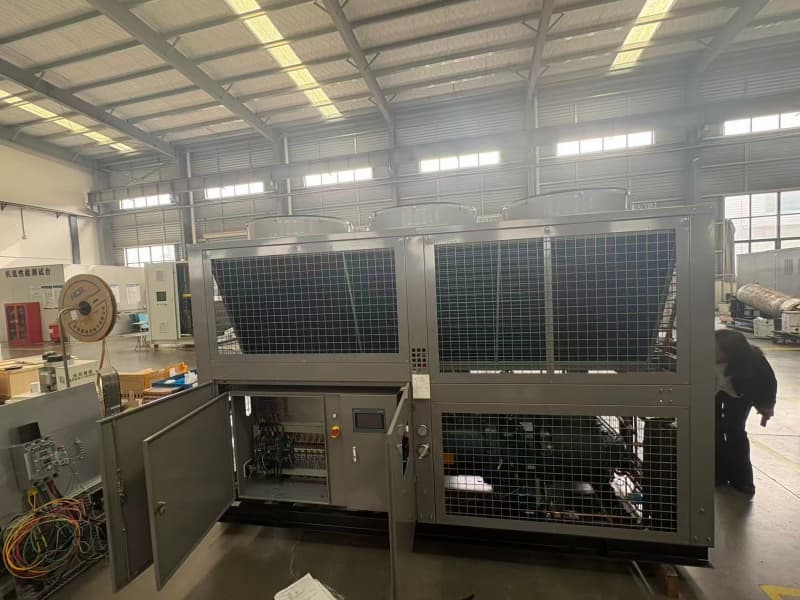

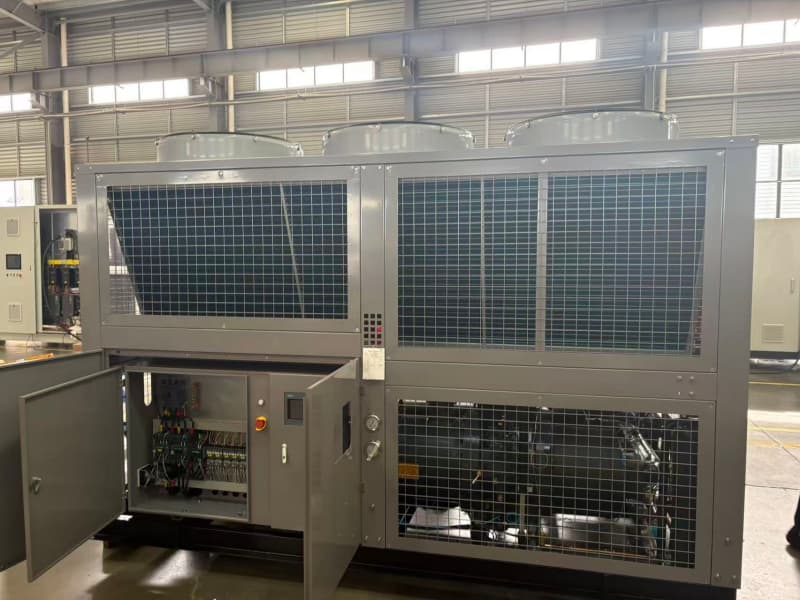

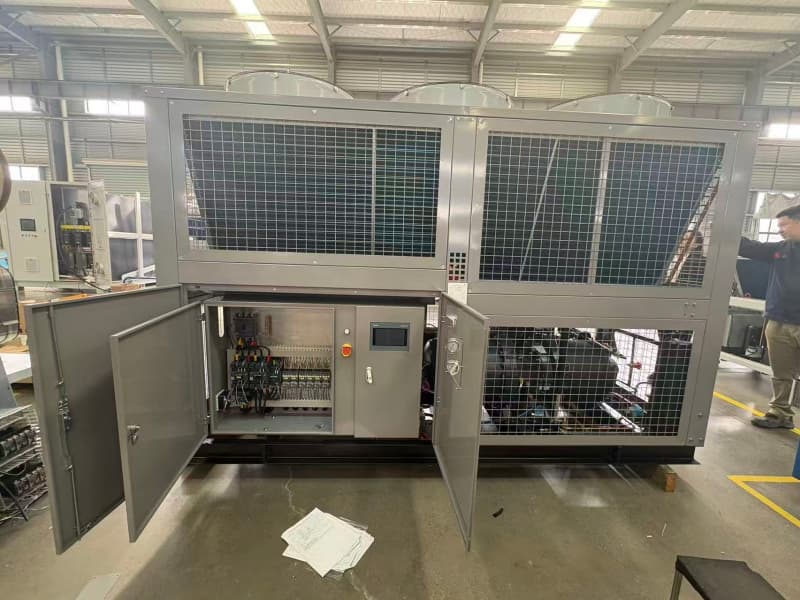

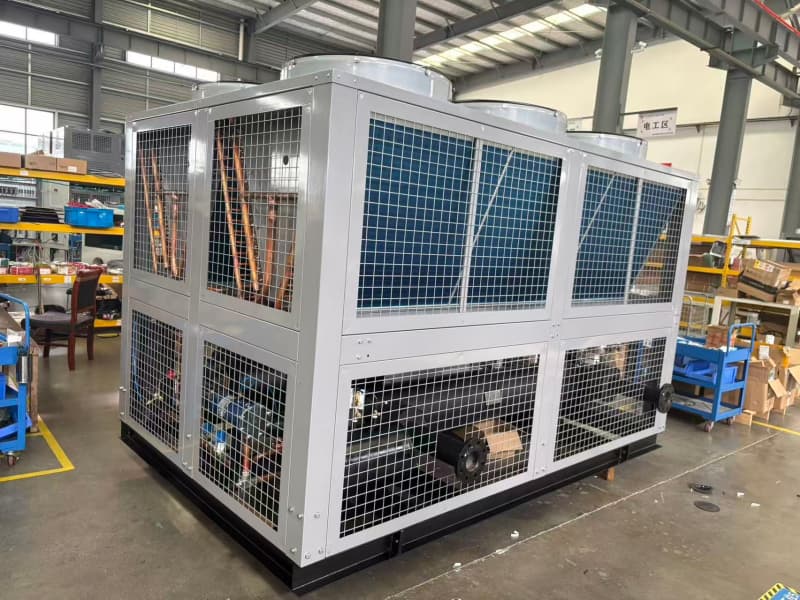

Bộ BSL Máy làm lạnh trục vít làm mát bằng không khí



Bộ phận làm việc cốt lõi của nó bao gồm bốn phần, hoạt động cùng nhau để thực hiện chu trình làm lạnh.

Máy nén trục vít: Được mệnh danh là "trái tim" của thiết bị, nó nén chất làm lạnh thông qua sự ăn khớp của hai trục vít để cung cấp công suất làm lạnh liên tục và ổn định. Máy có hiệu suất cao, độ ồn thấp và tuổi thọ dài.

Bộ ngưng tụ làm mát bằng không khí: Nó tản nhiệt do chất làm lạnh mang theo vào không khí thông qua hệ thống thông gió cưỡng bức bằng quạt. Nó không cần tháp giải nhiệt, giúp đơn giản hóa điều kiện lắp đặt.

Bộ bay hơi: Bộ phận này thực hiện trao đổi nhiệt với nước cần làm lạnh (chất mang môi chất lạnh), hạ nhiệt độ nước xuống -5℃, sau đó cung cấp nước lạnh cho thiết bị cần làm mát.

Hệ thống điều khiển: Sử dụng PLC (Bộ điều khiển logic lập trình) hoặc điều khiển bằng vi máy tính, hệ thống có thể điều chỉnh chính xác nhiệt độ nước đầu ra, giám sát trạng thái hoạt động của thiết bị và thực hiện các chức năng tự động khởi động/dừng và cảnh báo lỗi.

Nguyên lý hoạt động của máy làm lạnh trục vít làm mát bằng không khí

1. Các thành phần chính



Máy nén trục vít đôi bán kín, dàn ngưng tụ làm mát bằng không khí kiểu V hiệu suất cao, dàn bay hơi dạng ống lồng, van giãn nở điện tử, bộ tách dầu khí, hệ thống điều khiển thông minh PLC, quạt làm mát biến tần và nhiều thiết bị an toàn bảo vệ.



2. Nguyên lý hoạt động



1. Môi chất lạnh nhiệt độ thấp hấp thụ nhiệt từ nước tuần hoàn trong thiết bị bay hơi, tạo ra nước lạnh ổn định ở nhiệt độ 5~12℃.
2. Chất làm lạnh dạng khí được nén thành khí ở nhiệt độ và áp suất cao bằng máy nén trục vít.
3. Quạt hướng trục đẩy luồng không khí đối lưu trong dàn ngưng tụ làm mát bằng không khí để giải phóng nhiệt, làm cho chất làm lạnh hóa lỏng.
4. Môi chất lạnh giảm áp suất và nguội đi thông qua van giãn nở, sau đó quay trở lại dàn bay hơi để tiếp tục chu trình làm lạnh.



3. Những ưu điểm chính



• Không cần tháp giải nhiệt và hệ thống nước làm mát, chi phí đầu tư ban đầu thấp, phù hợp với các khu vực khan hiếm nước.
• Nén vít liên tục, độ rung thấp, tiếng ồn thấp, ít hao mòn và tuổi thọ cao.
• Điều chỉnh công suất vô cấp (10%~100%), hiệu suất năng lượng và tiết kiệm điện năng tuyệt vời ở chế độ tải một phần.
• Độ chính xác kiểm soát nhiệt độ cao: ±0,5~±1℃, tương thích với hoạt động ở nhiệt độ thấp của glycol (-25℃~35℃).
• Bộ tản nhiệt dạng cánh chống ăn mòn, nhiều chức năng bảo vệ, hoạt động liên tục ổn định 24 giờ.
• Không cần phòng máy chuyên dụng, bố trí nhỏ gọn, dễ dàng lắp đặt và bảo trì ngoài trời.



4. Thông số tiêu chuẩn



• Công suất làm mát: 105~2000kW (30~600RT)
• Nhiệt độ nước lạnh: 5~35℃, nhiệt độ thấp: -8~-25℃
• Chất làm lạnh thân thiện với môi trường: R134a, R407C
• Nhiệt độ môi trường hoạt động: -35℃~+40℃



5. Lĩnh vực ứng dụng



Ép phun nhựa, mạ điện, kỹ thuật hóa học, công nghiệp dược phẩm, làm mát khuôn mẫu, chế biến thực phẩm, trung tâm dữ liệu duy trì nhiệt độ ổn định, điều hòa không khí trung tâm thương mại, làm mát quy trình sản xuất pin lithium năng lượng mới.



Chức năng bảo vệ an toàn

Các thành phần chính

Máy nén trục vít đôi, được trang bị bộ trao đổi nhiệt hiệu suất cao (bộ bay hơi, bộ ngưng tụ).

Hệ thống điều khiển

Hệ thống điều khiển thông minh PLC, hỗ trợ cài đặt nhiệt độ, giám sát hoạt động và chức năng cảnh báo lỗi.

Các thành phần phụ trợ

Bộ lọc khô, van giãn nở, bộ tách dầu, v.v., đảm bảo hoạt động ổn định của hệ thống.



Câu 1: Nguyên lý hoạt động của máy làm lạnh trục vít làm mát bằng không khí ở -5℃ là gì?

A1: Nguyên lý hoạt động của máy làm lạnh trục vít làm mát bằng không khí như sau: Môi chất lạnh dạng khí được thải ra từ dàn bay hơi được nén đoạn nhiệt bởi máy nén thành trạng thái nhiệt độ và áp suất cao. Sau đó, nó đi vào dàn ngưng tụ, nơi nó được làm mát và ngưng tụ thành môi chất lạnh dạng lỏng ở áp suất không đổi. Sau đó, môi chất lạnh dạng lỏng đi qua van tiết lưu, giãn nở đến trạng thái áp suất thấp và trở thành hỗn hợp khí-lỏng. Môi chất lạnh dạng lỏng ở nhiệt độ và áp suất thấp hấp thụ nhiệt từ chất cần làm mát trong dàn bay hơi, chuyển trở lại thành môi chất lạnh dạng khí, và sau đó quay trở lại máy nén thông qua đường ống để bắt đầu một chu trình mới.

Câu 2: Máy làm lạnh này phù hợp với những ứng dụng nào?

A2:A: Nó được sử dụng rộng rãi trong các trường hợp yêu cầu làm lạnh quy mô lớn, bao gồm cả lĩnh vực dân dụng và công nghiệp.

• Ứng dụng dân dụng: Các tòa nhà thương mại, trung tâm giải trí, khách sạn, bệnh viện, rạp chiếu phim/nhà hát, sân vận động, trung tâm mua sắm lớn, v.v.
• Ứng dụng công nghiệp: Ngành công nghiệp nhựa và cao su, ngành dược phẩm, ngành dệt may, ngành hóa chất, ngành thực phẩm, ngành điện tử, v.v.

Câu 3: Thiết bị có thể hoạt động ổn định trong điều kiện nhiệt độ môi trường cao không?

A3: Với cấu trúc tản nhiệt ngưng tụ làm mát bằng không khí được tối ưu hóa, thiết bị có thể hoạt động ổn định ở nhiệt độ môi trường từ -10℃ đến 35℃. Không có sự suy giảm khả năng tản nhiệt trong các hệ thống nhiệt độ cao, đảm bảo đầu ra nhiệt độ không đổi 7℃ liên tục.

Câu 4: Đặc điểm của máy làm lạnh trục vít làm mát bằng không khí ở -5℃ là gì?

A4: Thường có những đặc điểm sau:

• Hiệu quả năng lượng và bảo vệ môi trường: Một số thiết bị có thể tạo ra nước nóng bằng cách sử dụng nhiệt thải sinh ra trong quá trình làm lạnh, không cần tiêu thụ thêm năng lượng và không phát thải.
• An toàn và độ tin cậy: Thiết bị này có thể thay thế các thiết bị sưởi ấm tiềm ẩn nguy cơ mất an toàn, chẳng hạn như nồi hơi và máy sưởi điện.
• Tiết kiệm chi phí: Thu hồi nhiệt thải giúp giảm chi phí sản xuất nước nóng.
• Chi phí vận hành thấp: Giúp cải thiện hiệu suất thiết bị và tối ưu hóa điều kiện làm việc.
• Hệ thống điều khiển vi tính hoàn toàn tự động: Không cần giám sát thủ công; có thể thực hiện quản lý từ xa hoặc tập trung, tiết kiệm chi phí quản lý.

Mô hình và thông số kỹ thuật

Ghi chú:

1. Điều kiện làm mát bàn: nhiệt độ nước lạnh đầu vào 12℃, nhiệt độ đầu ra 7℃, nhiệt độ không khí 35℃;

2. Nguồn điện: 3 pha-380V-50Hz, cho phép dao động điện áp ±10%, cho phép chênh lệch điện áp ±2%;

3. Các số liệu trên áp dụng cho môi chất lạnh R22. Nếu bạn cần môi chất lạnh R407 hoặc các môi chất lạnh khác, vui lòng liên hệ với chúng tôi;

4. Các thông số kỹ thuật và kích thước có thể thay đổi do cải tiến sản phẩm mà không cần báo trước.

000

Sơ đồ quy trình

Trường hợp ứng dụng

Trục vít làm mát bằng không khí của chúng tôi được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp khác nhau, bao gồm khuôn đúc, lưu hóa cao su, kiểm soát nhiệt độ bánh xe, công nghệ ép nóng, sản xuất sợi carbon và các phản ứng hóa học. Nó đảm bảo quản lý nhiệt độ chính xác, nâng cao hiệu quả sản xuất và chất lượng sản phẩm trong các quy trình này.
