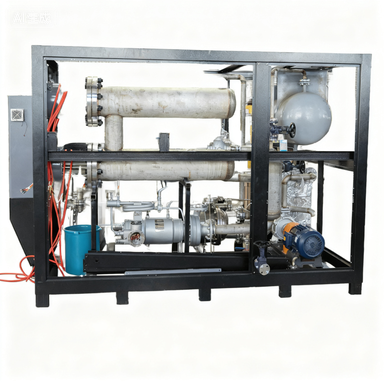

Máy làm lạnh trục vít giải nhiệt bằng nước - Dòng BSL (-5℃) -180WSEM

Dòng BS Máy làm lạnh trục vít giải nhiệt bằng nước



Theo logic cơ bản của chu trình làm lạnh, quá trình truyền nhiệt được thực hiện thông qua sự thay đổi pha của môi chất lạnh. Quy trình cụ thể như sau:

Máy nén trục vít nén khí lạnh có nhiệt độ và áp suất thấp thành khí có nhiệt độ và áp suất cao.

Khí có nhiệt độ và áp suất cao đi vào bộ ngưng tụ làm mát bằng nước, tại đây khí được làm mát bằng nước làm mát tuần hoàn và ngưng tụ thành chất làm lạnh lỏng áp suất cao.

Chất làm lạnh lỏng áp suất cao được giảm áp bằng thiết bị tiết lưu và chuyển đổi thành hỗn hợp khí-lỏng có nhiệt độ thấp và áp suất thấp.

Hỗn hợp khí-lỏng đi vào bộ phận bay hơi, hấp thụ nhiệt từ nước lạnh và bay hơi hoàn toàn thành khí. Đồng thời, nhiệt độ của nước lạnh giảm xuống -5℃, sau đó nước lạnh được đưa đến thiết bị hoặc quy trình cần làm mát.

Khí lạnh bay hơi trở lại máy nén để bắt đầu chu trình tiếp theo.

Nguyên lý hoạt động của máy làm lạnh đóng gói giải nhiệt bằng không khí

Chức năng làm lạnh của thiết bị được thực hiện đồng thời bởi bốn thành phần cốt lõi, mỗi thành phần có vai trò rõ ràng.

Máy nén trục vít:Là thành phần cốt lõi, nó nén chất làm lạnh thông qua lưới vít, làm tăng nhiệt độ và áp suất của chất làm lạnh. Đây là chìa khóa cho hiệu suất làm lạnh của thiết bị.

Tụ điện làm mát bằng nước:Hệ thống này loại bỏ nhiệt của chất làm lạnh ở nhiệt độ và áp suất cao bằng cách sử dụng nước làm mát tuần hoàn, ngưng tụ chất làm lạnh thành trạng thái lỏng.

Máy bay hơi:Chất làm lạnh dạng lỏng hấp thụ nhiệt từ nước lạnh và bay hơi tại đây, làm giảm nhiệt độ của nước lạnh xuống 7℃ và hoàn tất quá trình làm lạnh.

Thiết bị điều tiết:Nó làm giảm áp suất của chất làm lạnh lỏng áp suất cao sau khi ngưng tụ, chuẩn bị cho quá trình bay hơi trong bộ bay hơi.



Nhiệt độ nước đầu ra là 7℃ phù hợp với các tình huống nhiệt độ trung bình đến thấp đòi hỏi kiểm soát nhiệt độ làm mát chính xác và chủ yếu được áp dụng trong các ngành công nghiệp sau:

Ngành công nghiệp nhựa: Làm mát thiết bị ép phun và ép đùn để đảm bảo chất lượng đúc sản phẩm và hiệu quả sản xuất.

Ngành chế biến thực phẩm: Được sử dụng trong làm mát thực phẩm, làm lạnh, đông lạnh nhanh và các mục đích khác để duy trì độ tươi và an toàn của thực phẩm.

Ngành công nghiệp điện tử: Giảm nhiệt độ của máy chủ, thiết bị sản xuất chất bán dẫn, v.v., để ngăn ngừa tình trạng thiết bị quá nhiệt ảnh hưởng đến hoạt động.

Ngành công nghiệp hóa chất: Làm mát các thiết bị xử lý như nồi phản ứng hóa học và tháp chưng cất để kiểm soát nhiệt độ phản ứng.

Ngành y tế: Cung cấp môi trường nhiệt độ thấp ổn định cho thiết bị y tế (ví dụ: MRI) và làm lạnh dược phẩm.



Chức năng bảo vệ an toàn

Công suất làm mát cao

Đặc điểm cấu trúc của máy nén trục vít giúp nó phù hợp với nhu cầu công suất làm mát cao. Một máy nén trục vít có dải công suất làm mát rộng (thường từ vài chục đến vài trăm kilowatt).

Hiệu suất năng lượng cao

Hiệu suất vận hành của máy nén trục vít vượt trội hơn máy nén pittông. Kết hợp với hiệu suất tản nhiệt làm mát bằng nước cao, tổng mức tiêu thụ năng lượng tương đối thấp.

Nhiệt độ ổn định

Nó có thể kiểm soát chính xác nhiệt độ của nước lạnh ở mức khoảng 7℃ với phạm vi dao động nhỏ, đáp ứng các yêu cầu của quy trình về độ chính xác nhiệt độ.

Hoạt động ổn định

Máy nén trục vít có ít bộ phận hơn, ít hao mòn và tỷ lệ hỏng hóc thấp, phù hợp để hoạt động liên tục trong thời gian dài.



Câu hỏi 1: Chức năng cốt lõi của máy làm lạnh trục vít giải nhiệt bằng nước là gì?

A1: Hệ thống nén môi chất lạnh bằng máy nén trục vít, kết hợp với dàn ngưng tụ và dàn bay hơi làm mát bằng nước để trao đổi nhiệt. Hệ thống này truyền nhiệt từ các quy trình sản xuất công nghiệp hoặc hệ thống điều hòa không khí trung tâm đến mạch nước làm mát, nhờ đó đạt được hiệu quả làm mát và giảm nhiệt độ của thiết bị/không gian mục tiêu, đồng thời duy trì nhiệt độ quy trình ổn định (thường với nhiệt độ nước đầu ra từ 5-15℃). Hệ thống này được sử dụng rộng rãi trong các ngành công nghiệp như nhựa, điện tử, kỹ thuật hóa học và dược phẩm.

Câu hỏi 2: Sự khác biệt cốt lõi giữa nó và máy làm lạnh trục vít làm mát bằng không khí là gì?

A2: Sự khác biệt cốt lõi nằm ở phương pháp ngưng tụ:

• Các model làm mát bằng nước sử dụng tháp giải nhiệt + mạch nước làm mát để tản nhiệt. Chúng có hiệu suất tản nhiệt cao và mức tiêu thụ năng lượng thấp hơn, phù hợp với các thiết bị công suất cao (thường trên 100 RT) và môi trường nhiệt độ cao.
• Các mô hình làm mát bằng không khí trao đổi nhiệt trực tiếp với không khí thông qua quạt, loại bỏ nhu cầu sử dụng hệ thống làm mát bằng nước. Chúng dễ lắp đặt hơn nhưng tiêu thụ năng lượng cao hơn một chút, phù hợp cho các ứng dụng công suất nhỏ đến trung bình hoặc các khu vực khan hiếm nước.

Câu hỏi 3: "Loại vít" ám chỉ điều gì và ưu điểm của nó là gì?

A3: "Kiểu trục vít" là dạng cấu trúc của máy nén (nén môi chất lạnh thông qua sự ăn khớp của rô-tơ đực và cái). So với máy nén pittông (kiểu piston), loại này có những ưu điểm sau: vận hành ổn định, độ ồn thấp, hệ số hiệu suất (COP) cao, tỷ lệ hỏng hóc thấp và phạm vi điều chỉnh công suất làm lạnh rộng (điều chỉnh vô cấp 10%-100%). Phù hợp cho các môi trường công nghiệp đòi hỏi hoạt động liên tục trong thời gian dài.

Mô hình và thông số kỹ thuật

Ghi chú:

1. Điều kiện làm mát của bàn: nhiệt độ nước lạnh đầu vào 12℃, nhiệt độ đầu ra 7℃, nhiệt độ không khí 35℃；

2. Nguồn điện: 3P-380V-50Hz, cho phép dao động điện áp ±10%, cho phép chênh lệch điện áp ±2%;

3. Dữ liệu trên đề cập đến chất làm lạnh R22, nếu bạn cần chất làm lạnh R407 hoặc các chất làm lạnh khác, vui lòng ký hợp đồng;

4. Các thông số kỹ thuật và kích thước có thể thay đổi mà không cần báo trước do cải tiến sản phẩm.

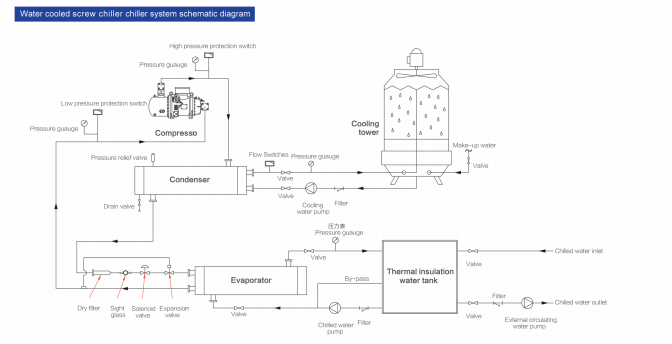

Sơ đồ quy trình

Trường hợp ứng dụng

Máy làm lạnh trục vít làm mát bằng nước của chúng tôi được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp, bao gồm khuôn đúc, lưu hóa cao su, kiểm soát nhiệt độ bánh xe, công nghệ ép nóng, sản xuất sợi carbon và phản ứng hóa học. Nó đảm bảo quản lý nhiệt độ chính xác, cải thiện hiệu quả sản xuất và chất lượng sản phẩm trong các quy trình này.
